Ne tür Storz kaplinleri var?

Storz kaplinleri (aynı zamanda Kam kilit kaplinleri veya Alman hızlı kaplinleri olarak da bilinir), basit çalışmaları, güvenilir bağlantıları ve yüksek değiştirilebilirlikleri nedeniyle yangından korunma, su arıtma, kimya, tarım ve endüstriyel sıvı taşıma alanlarında yaygın olarak kullanılan hızlı bağlantı kaplinleridir. Bunlar, ek kilitleme mekanizmalarına ihtiyaç duymadan, basitçe takılarak ve döndürülerek (genellikle 120° veya 90°) sızdırmaz bir bağlantı sağlayan iki özdeş pençe tipi bağlantı parçasından oluşur; bu da verimliliği ve güvenliği büyük ölçüde artırır.

Storz Kaplinlerin Sınıflandırılması

Her ne kadar temel tasarımı ve çalışma prensibi Storz kaplini birleşiktir - yani hızlı kilitleme, pençeler (veya kulaklar) ve karşılık gelen kam yapıları aracılığıyla sağlanır - farklı sıvı taşıma ihtiyaçlarını karşılamak için bağlantı biçimlerine ve malzemelerine göre çeşitli şekillerde sınıflandırılabilirler.

1. Bağlantı Ucuna Göre Sınıflandırma (En Yaygın Tip)

Bu, Storz kaplinlerinin diğer ekipmana veya borulara nasıl bağlandığını belirleyen en önemli sınıflandırma yöntemidir:

Storz Hortum Bağlantısı:

Uygulamalar: Doğrudan bağlanmak için kullanılır Storz kaplini yangın hortumlarına, endüstriyel hortumlara veya tarımsal sulama hortumlarına.

Özellikler: Tipik olarak hortuma bir kelepçe veya klipsle sabitlenen bir hortum kuyruğu (sap) içerir ve sıvı bağlantı sistemlerinin temel bileşenidir.

Storz Dişli Kaplin:

Uygulamalar: Storz kaplinlerini standart dişli boruların, vanaların veya pompaların giriş ve çıkışına bağlamak için kullanılır.

Tipler: Dişi dişli ve erkek dişli kaplinlere ayrılmıştır. Yaygın iş parçacığı standartları arasında BSP, NPT vb. yer alır. Bu tür, hızlı dönüşüm ve sistem entegrasyonunu sağlamanın anahtarıdır.

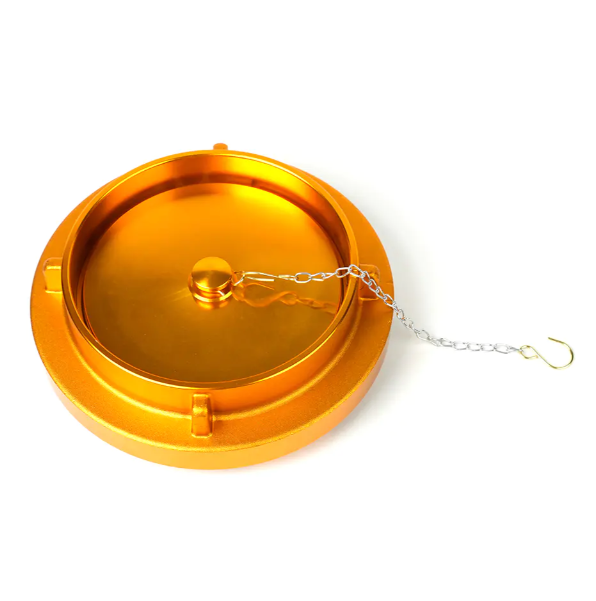

Storz Boş Kapak/Fiş:

Uygulamalar: Kullanılmayan mühürleme için kullanılır Storz kaplini Sıvı sızıntısının veya kirletici maddelerin sıvı sistemine girmesini önlemek için çıkışlar veya hortum uçları.

Özellikler: Güvenilir sızdırmazlık performansı için bir sızdırmazlık halkası ile donatılmıştır.

2. Malzemeye Göre Sınıflandırma

Storz kaplinlerinin korozyon direnci ve dayanıklılığı, öncelikle belirli ortamlardaki uygulamalarını doğrudan etkileyen üretim malzemelerine bağlıdır:

Alüminyum Alaşımlı Storz Kaplinler:

Özellikler: Hafif, uygun maliyetli ve iyi korozyon direncine sahiptir.

Uygulamalar: En yaygın olarak yangınla mücadele ekipmanlarında, su arıtmada ve genel endüstriyel sıvı taşımacılığında bulunur.

Pirinç/Bronz Storz Kaplinler:

Özellikler: Yüksek mukavemet, korozyon direnci, yüksek sıcaklık dayanımı ve kıvılcım direnci.

Uygulamalar: Deniz ortamları, petrol ve gaz endüstrisi ve daha yüksek dayanıklılık gerektiren uygulamalar için uygundur.

Paslanmaz Çelik Storz Kaplinler:

Özellikler: Mükemmel kimyasal korozyon direnci ve yüksek mukavemet.

Uygulamalar: Kimya, gıda işleme ve ilaç gibi hijyen ve ortam uyumluluğu açısından son derece yüksek gereksinimlere sahip endüstrilerde yaygın olarak kullanılır.

Storz kaplinis made of polypropylene (PP) or nylon and other plastics:

Özellikler: Son derece hafif, mükemmel kimyasal direnç ve düşük maliyetli.

Uygulamalar: Tarımsal sulama, düşük basınçlı su arıtma ve bazı özel kimyasalların taşınması.

Özellikler ve Değiştirilebilirlik

Storz kaplinlerinin önemli bir özelliği değiştirilebilir olmalarıdır. Teknik özellikleri boru çapına göre değil, pabuç aralığına (veya kam aralığına) göre belirlenir. Pabuç aralığı aynı olduğu sürece, farklı üreticilere ait ve farklı uç tiplerine (hortum bağlantı parçaları ve tapalar gibi) sahip Storz kaplinleri birbirine bağlanabilir.

Yaygın pençe aralıkları şunları içerir:

• 52 mm (D boyutu, DN25/DN32 hortumlar için)
• 66 mm (C boyutu, DN38/DN50 hortumlar için)
• 89 mm (B boyutu, DN65 hortumlar için)
• 133 mm (A boyutu, DN100/DN110 hortumlar için)



Uygun Storz kaplinini seçmek için öncelikle ara bağlantıyı sağlayacak gerekli boyutu (pençe aralığı) belirleyin. İkinci olarak, taşınan ortamın özelliklerine, basıncına ve sıcaklığına bağlı olarak en uygun malzemeyi (örn. alüminyum, paslanmaz çelik) ve bağlantı tipini (örn. hortum ucu veya vida dişi) seçin. İster acil yangın bağlantıları ister günlük endüstriyel sıvı kontrolü için olsun, Storz kaplinleri verimli ve güvenli bağlantılar elde etmek için idealdir.
