Adaptör Kaplinlerinin arızalı olup olmadığı nasıl kontrol edilir?

olup olmadığını kontrol etmek için adaptör kaplin arızalı, fiziksel hasar, conta bütünlüğü, kilitleme mekanizması işlevi ve basınç altında sızıntısız performans açısından sistematik olarak inceleyin .Çoğu arıza, kaplin tekrar hizmete alınmadan önce görsel inceleme, manüel işlevsel test ve kontrollü basınç testi kombinasyonuyla tespit edilebilir.

Neyi Anlayın Adaptör Kaplinleri Yaptıkları ve Nerede Başarısız Oldukları

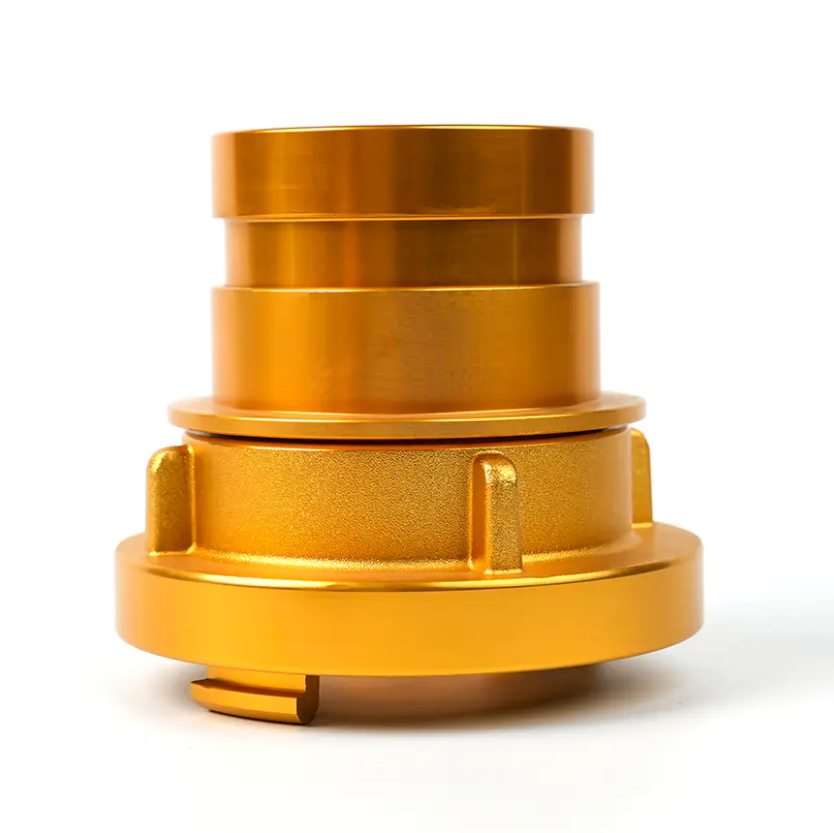

Adaptör kaplinleri, iki farklı kaplin standardının, bağlı bileşenlerden herhangi birini değiştirmeden birleştirilmesini sağlayan geçiş bağlantı parçalarıdır. Yaygın türler şunları içerir:

• Almanca'dan Storz'a (erkek/kadın) — Alman anlık bağlantı standardı ile Storz simetrik bağlantı sistemi arasında dönüştürme yapar.
• Almanca - Ormancılık — standart Alman kaplinlerini orman yangın söndürme hortumu bağlantı parçalarına bağlar.
• Almancadan Almancaya Kendinden kilitlemeli - Kendiliğinden kilitlenen ek bir tutma mekanizmasıyla uyarlanmış standart Alman kaplini.
• Almanca - Flanş — Alman standardı hortum kaplinlerini flanşlı boru veya ekipman girişlerine bağlar.
• Almanca'dan Çok dişe — Alman kaplin sistemlerini çok dişli kam ve oluk tarzı bağlantı parçalarıyla köprüler.
• Storz erkekten Storz dişiye / Storz'dan Ormancılığa — Storz çeşitleri arasında veya Storz'dan ormancılık hortumu standartlarına geçiş yapar.

Adaptör kaplinleri iki farklı mekanik sistemi birbirine bağladığından, her iki bağlantı noktası aynı anda . En yaygın arıza yerleri sızdırmazlık contası, kilitleme dişleri veya tırnakları, gövde (özellikle standartlar arasındaki geçiş bölgesinde) ve korozyon veya darbe hasarını gösterebilen dış yüzey kaplamasıdır.

Adım Adım Görsel İnceleme Prosedürü

Her kontrole yeterli aydınlatma altında kapsamlı bir görsel incelemeyle başlayın. Bu adımın hiçbir maliyeti yoktur ve belirgin hataların çoğunu herhangi bir işlevsel test başlamadan önce yakalar.

Kaplin Gövdesini Muayene Edin

• Ara çatlaklar, kırıklar veya yarıklar vücutta, özellikle kulakların, kulakların ve iki bağlantı standardı arasındaki geçiş omuzunun çevresinde.
• Şunu kontrol et: ezikler veya deformasyon darbeden korur — en küçük gövde deformasyonu bile kaplinin eşleşme bağlantısına doğru şekilde oturmasını engelleyebilir.
• Yüzeyi inceleyin korozyon, çukurlaşma veya ağır oksidasyon . Alüminyum kaplinler üzerindeki beyaz toz halindeki birikintiler (alüminyum oksit), nem girişini ve yüzey bozulmasının hızlandığını gösterir. Pirinç kaplinlerde çukurlu alanlardaki yeşil patine çinkonun kaybolması riskini gösterir.
• Vücudun sahip olduğunu doğrulayın görünür kaynak onarımı, yama veya yetkisiz değişiklik yok — bunlar derhal reddedilme gerekçeleridir.

Kilitleme Tırnaklarını ve Dişlerini İnceleyin

• Tümünü incele kilitleme pabuçları, kulaklar veya kam dişleri yontma, yuvarlama veya çatlama için. Aşınmış pabuç profilleri, basınç altında kazara ayrılmanın başlıca nedenlerinden biridir.
• Storz tipi arayüzlerde, yarım yuvarlak kilitleme tırnakları simetriktir ve deforme olmaz . Asimetrik aşınma, kaplinin tekrar tekrar belirli bir açıyla bağlandığını ve bir pabuç üzerinde eşit olmayan yüke neden olduğunu gösterir.
• Kendiliğinden kilitlenen Alman tipi adaptörlerde, kilitleme yayı veya klips mekanizması mevcut, sağlam ve doğru şekilde oturmuş . Eksik veya bükülmüş bir yay, kendiliğinden kilitleme fonksiyonunun devreye girmesini engelleyecektir.

Sızdırmazlık Contasını İnceleyin

• Erişilebilirse contayı çıkarın ve kontrol edin. sıkışma seti (kalıcı düzleşme), çatlama, sertleşme, şişme veya ekstrüzyon hasarı .
• Aşağıda sıkıştırılmış bir conta Orijinal kalınlığının %70'i artık yeterli sızdırmazlık kuvveti oluşturmayacağından kullanım ömrünün sonu olarak kabul edilmeli ve değiştirilmelidir.
• Contanın olup olmadığını kontrol edin yuvasına tamamen ve eşit şekilde oturur oturma kanalında bükülmüş, ikiye katlanmış veya eksik hiçbir kısım yoktur.
• Conta malzemesinin taşınan akışkanla uyumlu olduğunu doğrulayın — EPDM contalar su ve yangınla mücadele uygulamaları için standarttır; Petrol bazlı akışkanlar için NBR (nitril) contalar gereklidir.

Fonksiyonel Test: Katılım, Rotasyon ve Serbest Bırakma

Görsel incelemeden sonra, kaplinin mekanik fonksiyonunu uygun bir eşdeğer bağlantı parçasıyla eşleştirerek test edin. Bu test, kaplinin, basınç uygulanmadan önce birincil işini (iki bağlantı parçasını birbirine bağlamak ve bir arada tutmak) yerine getirdiğini doğrular.

1. Test katılımı — adaptörü elle eşleşen bağlantı parçasına bağlayın. Bağlantı devreye girmeli sorunsuz ve aşırı kuvvet uygulamadan . Direnç, bağlanma veya kaplini birlikte zorlama ihtiyacı, yanlış hizalamayı, deformasyonu veya boyutsal uyumsuzluğu gösterir.
2. Test kilitleme — Birleştikten sonra, kilidi serbest bırakmadan iki yarıyı eksenel olarak birbirinden ayırmaya çalışın. Doğru çalışan bir kaplin üzerinde, eksenel ayırma mümkün olmamalıdır kilitleme mekanizması devredeyken. Elle çekme kuvveti altında 1-2 mm'den fazla eksenel oynama, kilitleme geometrisinin aşınmış veya hasar görmüş olduğunu gösterir.
3. Test rotasyonu (Storz türleri) — Storz tipi kaplinler tam kilitleme yayları boyunca dönmelidir (tipik olarak 30° ila 40° ) yapışmadan, taşlamadan veya aşırı tork gerektirmeden. Sert veya kumlu dönüş kirlenmeyi, korozyonu veya hasarlı pabuç yüzeylerini gösterir.
4. Test sürümü — kaplini ayırın ve temiz bir şekilde serbest kaldığını doğrulayın. Ayrılması için aşırı kuvvet gerektiren veya kısmen yapışan bir kaplin, tırnakları deforme etmiş veya müdahaleye neden olan şişmiş bir contaya sahip olabilir.
5. Oturma boşluğunu kontrol edin — tam olarak yerine oturduğunda, iki bağlantı yüzü arasındaki arayüzü inceleyin. Olmalı çevre etrafında görünür bir boşluk yok . Düzensiz veya kısmen açık bir yüz boşluğu, contanın veya sızdırmazlık yüzeylerinin tam temas halinde olmadığını gösterir, bu da basınç altında sızıntıya neden olur.

Sızıntısız Performansı Doğrulamak için Basınç Testi

Görsel ve fonksiyonel incelemeyi geçen bir kaplin, yangınla mücadele, hidrolik transfer veya basınçlı proses hatları gibi kritik uygulamalarda tekrar hizmete alınmadan önce basınç testine tabi tutulmalıdır. Basınç testi, contanın çalışma koşulları altında sağlam olduğunu doğrulamanın tek kesin yöntemidir.

Hidrostatik Test Prosedürü

• Adaptör kaplinini uygun körleme kapakları veya test tezgahı manifoldu kullanarak kapalı bir test düzeneğine bağlayın.
• Düzeneği tamamen suyla doldurun, tüm havayı boşaltın ve ardından basınç uygulayın. Kaplinin nominal çalışma basıncının 1,5 katı — standart yangın söndürme hortumu kaplinleri için tipik olarak 15–25 bar.
• Test basıncını minimum süreyle tutun 60 saniye ve tüm arayüzleri, kaplin gövdesini ve conta bölgesini göstergede herhangi bir sızıntı, damlama veya basınç düşüşü açısından inceleyin.
• Herhangi bir basınç düşüşü veya görünür nem kaplin yüzeyinde veya gövdesinde bir test hatası oluşursa kaplin sökülmeli, arıza tespit edilmeli ve bileşen ya yeni bir contayla onarılmalı ya da tamamen değiştirilmelidir.

Yaygın Arıza Türleri ve Muhtemel Sebepleri

Denetim Aralıkları ve Bakım İçin En İyi Uygulamalar

Düzenli, planlı inceleme, bir arıza meydana geldikten sonra reaktif arıza bulma işleminden çok daha etkilidir. Önerilen inceleme sıklığı uygulamaya ve ortama bağlıdır:

• Her kullanımdan sonra — Yangınla mücadele veya acil durum müdahale uygulamalarında, her dağıtımdan sonra her adaptör bağlantısını görsel olarak inceleyin. Ekipmanı hazır durumuna döndürmeden önce darbe hasarını, conta durumunu ve çıkıntı aşınmasını kontrol edin.
• Her 6 ayda bir — yedek envanterdeki tüm adaptör kaplinleri üzerinde tam bir görsel, işlevsel ve basınç testi gerçekleştirin. DIN 14811 (Alman yangınla mücadele kaplinleri için) gibi standartlar, minimum olarak yılda iki kez test yapılmasını önerir.
• Herhangi bir darbe veya düşme olayından sonra — görünür bir hasar olmasa bile sert bir yüzeye düşen veya ekipmana çarpan adaptör kaplinini her zaman inceleyin. Döküm alaşımlarındaki gizli çatlaklar dışarıdan görülemeyebilir ancak basınç altında başarısız olurlar.
• Yıllık conta değişimi — yoğun kullanımlı veya açık havada depolanan uygulamalarda, görünen duruma bakılmaksızın contaları sabit bir yıllık programa göre değiştirin. Conta malzemesi (özellikle EPDM ve NBR) kullanımda değilken bile UV ışınlarına maruz kalma, ozon ve termal döngü nedeniyle bozulur.

Temizledikten sonra, pabuç yüzeylerini ve contayı uyumlu bir yağlayıcıyla hafifçe yağlayın (EPDM contalar için silikon gres; kauçuk contaları bozduğu için vazelin önerilmez). Muayeneler arasındaki servis ömrünü en üst düzeye çıkarmak için adaptör kaplinlerini UV'ye maruz kalmadan ve kimyasal buharlardan uzak, kuru bir yerde saklayın.

Tamir Yerine Ne Zaman Değiştirilmeli? Adaptör Kaplini

Tüm arızalar onarılamaz. Bazı koşullar, maliyet hususlarına bakılmaksızın, hizmetten derhal çıkarılmasını ve adaptör kaplininin tamamen değiştirilmesini gerektirir:

• Kaplin gövdesinde herhangi bir çatlak - Çatlaklar basınç altında yayılır ve basınç taşıyan kaplinlerde güvenli bir şekilde kaynaklanamaz veya yamalanamaz.
• Küçük aşınmanın ötesinde diş veya diş hasarı — yontulmuş, kırılmış veya çok yuvarlatılmış pabuç geometrisi eski haline getirilemez ve güvenilmez kilitlemeye neden olur.
• Korozyon nedeniyle azalan gövde duvar kalınlığı — çukurlaşma birden fazla nüfuz etmişse Nominal et kalınlığının %20'si basınç altında yapısal bütünlük garanti edilemez.
• Conta değiştirildikten sonra basıncın tutulmaması — kaplin, yeni ve doğru şekilde takılan conta takıldıktan sonra sızıntı yapmaya devam ederse, gövdenin sızdırmazlık yüzeyi muhtemelen hasar görmüştür ve kaplin gövdesinin değiştirilmesi gerekir.
• Bilinmeyen servis geçmişi veya servis ömrünün ötesindeki yaş - izlenebilir muayene kayıtları olmayan veya imalatçının tavsiye ettiği hizmet ömrünü aşan adaptör kaplinleri (tipik olarak 10-15 yıl alüminyum yangın söndürme kaplinleri için), görünen duruma bakılmaksızın basınçlı hizmetten çıkarılmalıdır.
