Storz Kilitli Kaplin hakkında bilmeniz gereken her şey

bir Storz kilitleme kaplini hızlı, aletsiz, sızdırmaz hortum bağlantıları oluşturmak için yangınla mücadelede, endüstriyel sıvı aktarımında ve acil servislerde yaygın olarak kullanılan standartlaştırılmış, simetrik, çeyrek turlu kam kilitlemeli konnektördür. Bağlantının her iki ucu da aynıdır ve erkek ve dişi bağlantı parçaları arasında ayrım yapma ihtiyacını ortadan kaldırır; kilitlemek için hizalamanız, itmeniz ve 90° döndürmeniz yeterlidir. Bu tasarım, yüksek basınçlı durumlarda bağlantı süresini önemli ölçüde azaltır ve dünyadaki en güvenilir bağlantı sistemlerinden biridir.

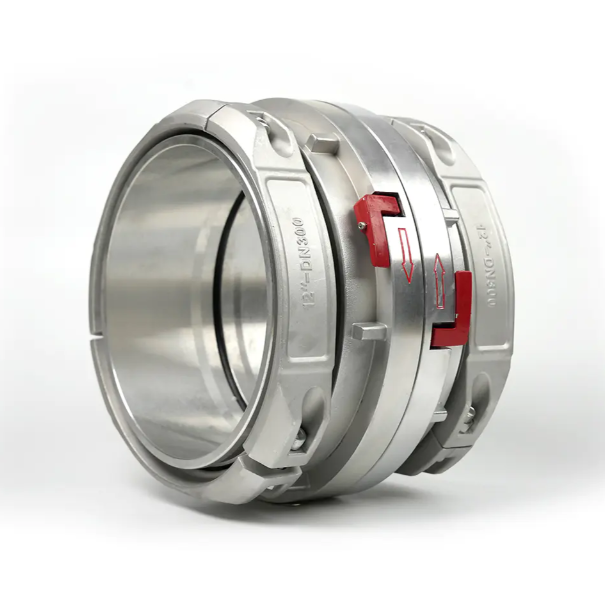

Nedir Storz Kilitleme Kaplini ve Nasıl Çalışır?

1882 yılında Carl August Guido Storz tarafından icat edilen Storz kaplini, yangınla mücadelede kritik bir sorunu çözmek için tasarlandı: uyumsuz hortum konnektörleri. Geleneksel dişli kaplinler erkek ve dişi uçların eşleşmesini gerektirdiğinden, acil durumlarda farklı departmanlardan veya kaynaklardan gelen hortumları bağlamak çoğu zaman imkansızdı.

Storz sistemi şunları kullanır: simetrik pabuç ve kam kilitleme mekanizması . Her bağlantı ucunda iki pabuç ve karşılık gelen bir kam yuvası bulunur. İki uç bir araya getirildiğinde kulaklar karşıdaki kam yuvalarına kayar. Daha sonra 90°'lik bir dönüş, su geçirmez bir conta oluşturmak için kauçuk bir contayı sıkıştırarak bunları yerlerine kilitler.

Temel operasyonel özellikler şunları içerir:

• Hiçbir alet gerektirmeden bağlantı 3 saniyeden kısa sürede gerçekleştirildi
• Artık basınç altında bile bağlanabilir veya bağlantısı kesilebilir
• Simetrik tasarım: her iki uç da değiştirilebilir
• Entegre dönebilme özelliği, hortumların bağlantıyı çözmeden serbestçe dönmesini sağlar

Standart Boyutlar ve Basınç Değerleri

Storz kaplinleri, farklı akış hacimlerine ve basınç gereksinimlerine uyacak şekilde standartlaştırılmış boyutlarda üretilmektedir. Boyut tanımlamaları, bağlanan hortumun veya borunun nominal iç çapını belirtir.

52 mm boyut en yaygın kullanılanıdır küresel çapta yapısal yangınla mücadelede. EN 1775 ve benzeri standartlar kapsamında sertifikasyon için kaplinlerin çalışma basıncının en az 1,5 katı kadar test edilmesi gerekmektedir.

Storz Kaplin Yapımında Kullanılan Malzemeler

choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

birluminum Alloy

most common material for firefighting applications. Aluminum Storz couplings are hafif (genellikle pirinç eşdeğerlerinden %30-50 daha hafif) , çoğu ortamda korozyona dayanıklıdır ve yorulma koşullarında kullanımı kolaydır. Deniz suyu veya yüksek asitli sıvılarla kullanıma uygun değildir.

Pirinç

Pirinç Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Paslanmaz Çelik

En zorlu endüstriyel, kimyasal ve farmasötik ortamlarda kullanılır. Paslanmaz çelik kaplinler agresif kimyasallara, yüksek sıcaklıklara ve aşırı mekanik strese dayanıklıdır. En ağır seçeneklerdir ancak zorlu koşullarda en uzun servis ömrünü sağlarlar.

Conta Çeşitleri ve Sızdırmazlık Performansındaki Rolü

gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Etilen Propilen Dien Monomer): Su ve yangınla mücadele uygulamaları için standart. UV'ye, ozona ve 120°C'ye kadar buhara dayanıklıdır.
• NBR (Nitril Bütadien Kauçuk): Petrol bazlı sıvılar, yağlar ve yakıtlar için uygundur. Hidrokarbonlara karşı dayanıklıdır ancak ozona maruz kaldığında bozunur.
• FKM (Viton): Agresif kimyasallara, 200°C'ye varan yüksek sıcaklıklara ve konsantre asitlere karşı dayanıklıdır. Kimyasal ve endüstriyel bağlamlarda kullanılır.
• Silikon: Gıdaya uygun uygulamalar ve yüksek sıcaklıkta buhar hatları. Gerektiğinde FDA düzenlemelerine uygundur.

Contalar her kullanımdan önce kontrol edilmeli, çatlamış, deforme olmuş veya sertleşmişse değiştirilmelidir. bir failed gasket is the leading cause of Storz coupling leakage in field conditions.

Sektörlerdeki Temel Uygulamalar

Storz kilitleme kaplinleri itfaiye hizmetlerinin çok ötesinde kullanılmaktadır. Hızlı bağlanan, standartlaştırılmış tasarımları, onları hızlı sıvı transferinin gerekli olduğu her yerde ideal kılar.

İtfaiye ve Acil Durum Hizmetleri

Bu birincil uygulama olmaya devam ediyor. 40'tan fazla ülkedeki itfaiye birimleri standart hortum kaplini olarak Storz'u kullanıyor. Hidrant bağlantıları, cihaz çıkışları ve hortum-hortum bağlantılarının tümü Storz kaplinlerine dayanır. Simetrik tasarım, herhangi bir itfaiyecinin herhangi bir hortumu herhangi bir hidrant'a uyumluluk endişesi olmadan bağlamasına olanak tanır.

Endüstriyel Sıvı Transferi

Kimya tesisleri, rafineriler ve işleme tesisleri, su, solventler ve agresif olmayan kimyasalların depolama tankları ve nakliye araçları arasında aktarılması için Storz kaplinlerini kullanır. Aletsiz çalışma, yükleme ve boşaltma işlemleri sırasında taşıma süresini azaltır.

birgriculture and Irrigation

Büyük ölçekli sulama sistemleri, su şebekesi ve pompa çıkışlarının hızlı bağlantısı için Storz kaplinlerini kullanır. 75 mm ve 100 mm boyutları, minimum basınç kaybıyla yüksek akış hızlarının gerekli olduğu saha uygulamalarında yaygındır.

Madencilik ve Tünel Açma

Yeraltı ortamları, hem yangın söndürme hem de su tahliye sistemleri için hızlı, güvenilir bağlantılar gerektirir. Storz kaplinleri dayanıklılıkları ve tozlu, ıslak ve kapalı koşullarda çalışabilme kabiliyetleri nedeniyle tercih edilmektedir.

İnşaat ve İnşaat Mühendisliği

İnşaat sahalarındaki geçici su tedarik hatları, beton karıştırma işlemleri ve susuzlaştırma uygulamalarının tümü, Storz kaplinlerinin taşınabilirliği ve değiştirilebilirliğinden faydalanır.

Storz ve Diğer Hızlı Bağlantı Kaplin Sistemleri Karşılaştırması

Storz'un alternatif bağlantı sistemleriyle nasıl karşılaştırıldığını anlamak, belirli bir uygulama için doğru çözümün seçilmesine yardımcı olur.

İlgili Standartlar ve Sertifikalar

Profesyonel uygulamalarda kullanılan Storz kaplinleri, birlikte çalışabilirliği ve güvenliği sağlamak için geçerli standartlara uygun olmalıdır. En yaygın olarak başvurulan standartlar şunları içerir:

• DIN 14307: Yangınla mücadelede kullanılan Storz kaplinleri için boyutları ve performans gerekliliklerini tanımlayan Alman standardı. Avrupa çapında yaygın olarak benimsenmiştir.
• EN 1775: Kaplin gereksinimleri de dahil olmak üzere yangınla mücadele hortumu sistemleri için Avrupa standardı.
• NFPA 1963: Yangın hortumu bağlantıları için ABD standardı. ABD yaygın olarak NST'yi (Ulusal Standart Diş) kullanırken, birçok ABD departmanı artık büyük çaplı tedarik hatları için Storz adaptörlerini stoklamaktadır.
• birS 2419.1: birustralian standard covering fire hydrant installations, including Storz coupling specifications.

birlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

Muayene, Bakım ve Hizmet Ömrü

Doğru bakım servis ömrünü uzatır ve en önemli anda güvenilir performans sağlar. Bakımı iyi yapılmış bir alüminyum Storz kaplini uzun süre dayanabilir 10-20 yıl veya daha fazla normal itfaiye hizmetinde.

Rutin Denetim Kontrol Listesi

• Contayı çatlama, sertleşme, şişme veya deformasyon açısından kontrol edin; yıllık olarak veya yoğun kullanım ortamlarında daha sık değiştirin
• Pabuçları ve kam yuvalarını, tam kavramayı engelleyebilecek aşınma, çapak veya deformasyon açısından inceleyin
• Dönme hareketini kontrol edin; sertlik veya sürtünme olmadan serbestçe dönmelidir
• Kaplin gövdesinde, özellikle pabuç tabanlarının çevresinde korozyon, çukurlaşma veya çatlak olup olmadığına bakın
• Karşılık gelen bir kaplin ile kaplin bağlantısını test edin - bağlantı sağlam bir çeyrek dönüşle kilitlenmeli ve kasıtlı bir çaba göstermeden tıkırdamamalı veya ayrılmamalıdır

Bakım İçin En İyi Uygulamalar

• Tuzlu suya veya kimyasal maddelere maruz kaldıktan sonra tatlı su ile temizleyin
• birpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• Kaplin yüzeyine yabancı maddelerin girmesini önlemek için kaplinleri koruyucu kapaklar takılı olarak saklayın
• Gövdesi çatlamış, kulpları soyulmuş veya fırdöndüleri sıkışmış tüm kaplinleri hizmetten çıkarın; yapısal hasarları sahada onarmayın

birdapters and Accessories for Storz Systems

bir comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Storz'dan BSP/NPT dişli adaptörlere: birllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Storz'dan Camlock'a adaptörler: Storz yangın söndürme hortumları ve Camlock endüstriyel sistemleri arasında köprü uyumluluğu
• Kaplinlerin azaltılması: Farklı nominal boyutlardaki iki Storz kaplinini (örneğin 75 mm besleme hortumundan 52 mm saldırı hortumuna) bağlayın
• Boş kapaklar ve fişler: Taşıma ve depolama sırasında kullanılmayan çıkışları kapatın veya kaplin uçlarını açın
• Storz girişli basınç göstergeleri: Kaplin bağlantı noktasındaki besleme basıncını izlemek için
• Kilitleme kelepçeleri ve tespit cihazları: birdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

Yaygın Sorunlar ve Sorun Giderme

Bakımı iyi yapılmış Storz kaplinleri bile sahada sorunlarla karşılaşabilir. İşte en sık karşılaşılan sorunlar ve nedenleri:

Kaplin Tamamen Kilitlenmiyor

Kam yuvalarındaki birikintilerden, aşınmış veya hasar görmüş çıkıntılardan veya yüzlerin buluşmasını engelleyen şişmiş contadan kaynaklanır. Kam yuvalarını temizleyin, çıkıntıları inceleyin ve conta kalınlığını kontrol edin. Aşınmış veya hasarlı bileşenleri değiştirin.

Bağlantı Noktasında Sızıntı

birlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

Basınçlandırmadan Sonra Kaplin Bağlantısının Ayrılması Zor

Artık basınç, kaplini kilitli konumda hapseder. Bağlantıyı kesmeye çalışmadan önce daima basıncı boşaltın. Bağlantıyı kesmeye zorlamak için asla kaplin gövdesine aletlerle vurmayın; bu, pabuçlara ve kam yuvalarına zarar verir.

Döner Tutuşmuş veya Sert

Korozyon, kirlenme veya yağlama eksikliğinden kaynaklanır. Delici silikon yağlayıcı uygulayın ve döndürme işlemini kademeli olarak yapın. Fırdöndü takılı kalırsa hizmetten çıkarın; dönmeyen bir fırdöndü hortumun bükülmesine neden olur ve akış verimliliğini azaltır.

Uygulamanız için Doğru Storz Kaplin Seçimi

En uygun Storz kaplin spesifikasyonunu belirlemek için aşağıdaki karar noktalarını kullanın:

1. Gerekli akış hızını ve çalışma basıncını belirleyin — aşırı basınç kaybı olmadan akış gereksinimlerinizi karşılayan bir nominal boyut seçin
2. Aktarılan sıvıyı tanımlayın — malzemeyi (alüminyum, pirinç, paslanmaz) ve conta tipini (EPDM, NBR, FKM) buna göre seçin
3. Geçerli standartları kontrol edin — kaplinin bölgenizde veya sektörünüzde gerekli olan boyut ve basınç standartlarını karşıladığından emin olun
4. Operasyonel ortamı göz önünde bulundurun — deniz veya kimyasal ortamlar daha yüksek kaliteli malzemeler gerektirir; Ağırlığa duyarlı uygulamalar alüminyumu tercih ediyor
5. birssess compatibility with existing systems — adaptör gerekiyorsa adaptör uyumluluğunu onaylayın ve ek basınç düşüşü cezalarının uygulanmadığını doğrulayın
6. Son bağlantı türünü onaylayın — kaplinin hortuma, boruya veya ekipmana nasıl bağlanacağını belirleyin (kıvrımlı, hortum sapı, dişli, flanşlı)
