Storz yangın hortumu bağlantısı nasıl kullanılır ve seçilir？

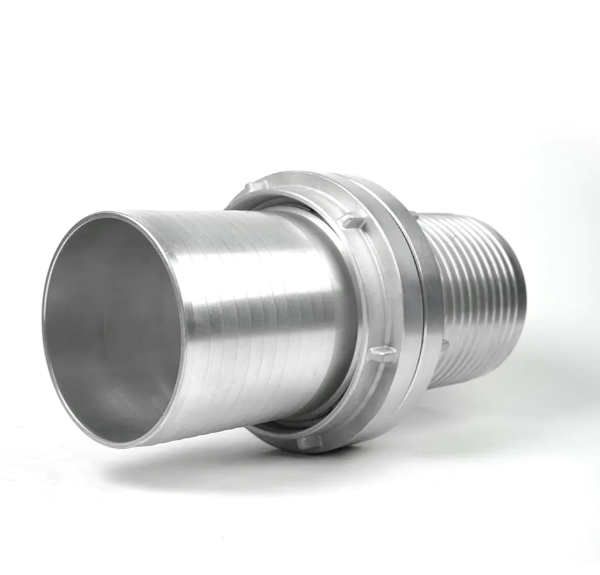

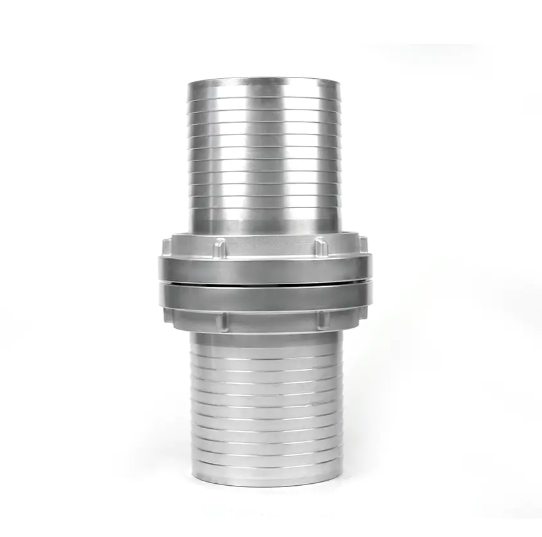

bir Storz yangın hortumu kaplini iki özdeş yarının diş çekmeden birleşmesine olanak tanıyan simetrik, cinsiyetsiz bir kam ve oluk konektörüdür. Erkek ve dişi uçların eşleşmesini gerektiren dişli kaplinlerin aksine, aynı nominal boyuttaki herhangi iki Storz kaplin, tek bir bağlantıyla anında bağlanır. çeyrek tur dönüş . Bu tasarım, onu Avrupa, Kuzey Amerika ve ötesindeki itfaiye teşkilatları, endüstriyel tesisler ve havaalanı kurtarma hizmetleri tarafından kullanılan, dünya çapında hızlı yangın söndürme uygulamalarında stveart seçim haline getiriyor.

Doğru Storz kaplininin seçilmesi üç temel faktöre bağlıdır: nominal çap, malzeme ve basınç derecesi . Bunların doğru şekilde yapılması, yangınla mücadele operasyonlarının zorlu koşulları altında sızıntısız performans sağlar.

Anlamak Storz Kaplin Boyutlar ve Her Biri Ne Zaman Kullanılmalı

Storz kaplinleri özelliklerine göre sınıflandırılır nominal çap (DN) Bu, kaplinin dış çapından ziyade iç delik boyutunu ifade eder. Standart boyutlar DN 25 ile DN 150 arasında değişir ve her biri belirli akış taleplerine uygundur.

Avrupa ve DIN 14307 standartlarını takip eden ülkelerde, DN 52 ve DN 75 belediye itfaiye teşkilatları için en yaygın olarak stoklanan boyutlardır. Kuzey Amerika'da, 2,5 inç (yaklaşık DN 65) ve 4 inç (yaklaşık DN 100) Storz versiyonları, hidrant çıkışlarında ve pompa tahliyelerinde yaygındır.

Storz Kaplinini Doğru Şekilde Bağlama ve Bağlantısını Kesme

Bağlantı prosedürü basittir ancak teknik önemlidir; özellikle baskı altında veya görüş mesafesinin zayıf olduğu durumlarda. Güvenilir, sızdırmaz bir bağlantı için şu adımları izleyin:

İki Storz Kaplininin Bağlanması

1. Birleştirmeden önce hem kaplin yüzeylerini hem de sızdırmazlık contalarını kir, kesik veya deformasyon açısından inceleyin.
2. birlign the two couplings face-to-face so the pabuçlar (kulaklar) kilidi — birindeki yükseltilmiş kam diğerindeki karşılık gelen girintiye kayar.
3. Bir kaplini döndürün saat yönünde yaklaşık 90° Kilitleme mandalının yerine oturduğunu hissedene veya duyana kadar.
4. İki yarımı yavaşça birbirinden ayırarak bağlantıyı doğrulayın; kilitli bir Storz kaplini, manuel gerilim altında ayrılmayacaktır.
5. Contanın aynı hizada oturduğundan ve çevre çevresinde hiçbir kenarın açıkta kalmadığından emin olun.

Artık Basınç Altında Bağlantının Kesilmesi

Hat hala basınç altındayken asla Storz bağlantı parçasını ayırmaya çalışmayın. Kalan basınç şu kadar düşük: 0,5 bar kaplinin yaralanmaya yol açacak kadar güçlü bir şekilde serbest kalmasına neden olabilir. Daima hattın havasını alın, basıncın sıfır olduğunu doğrulayın ve ardından bir yarım döndürün 90° saat yönünün tersine ayırmak.

Çalışma Ortamınız için Doğru Malzemeyi Seçmek

Storz kaplinleri, her biri kullanım ortamına, ağırlık bütçesine ve kimyasala maruz kalma riskine bağlı olarak farklı avantajlara sahip çeşitli malzemelerden üretilmektedir.

• birluminum alloy (most common): DN 52–DN 100 için yaklaşık 0,3–1,2 kg hafiftir, korozyona dayanıklıdır ve 16 bar'a kadar basınçlara uygundur. Ağırlık tasarrufunun kullanım hızını arttırdığı mobil yangın aparatları için idealdir.
• Paslanmaz çelik (AISI 304 / 316): Kalıcı kurulumlar, deniz suyuna maruz kalan veya kimyasal tesis ortamları için en iyi seçim. Alüminyumdan daha ağırdır ancak daha yüksek çalışma basınçlarına uygun olarak derecelendirilmiştir - genellikle 25 bara kadar — ve klorür korozyonuna karşı dayanıklıdır.
• Pirinç: Miras sistemlerinde ve bazı endüstriyel uygulamalarda kullanılır. Mükemmel korozyon direnci ve işlenebilirlik sunar ancak önemli ölçüde ağırlık katar; modern itfaiye hizmetlerinde daha az yaygındır.
• Polimer / yüksek mukavemetli kompozit: Hafif ilk yardım hortumu makaraları ve vahşi arazi yangın söndürme kitleri için yeni ortaya çıkan seçenek. Tipik olarak sınırlı 10 barın altında çalışma basıncı.

Çoğu yapısal yangınla mücadele ve belediye su temini uygulamaları için, DIN 14307 veya EN 1947'ye uygun alüminyum Storz kaplinler ağırlık, güç ve maliyet arasında optimum dengeyi temsil eder.

Basınç Değerleri ve Pratikte Anlamları

Storz kaplinleri iki temel basınç tanımına sahiptir: nominal çalışma basıncı (PN) and test basıncı . Test basıncı tipik olarak 1,5× çalışma basıncı Hidrostatik fabrika testleri sırasında doğrulanmıştır.

birlways select a coupling rated for sisteminizin maksimum çalışma basıncının en az %25 üzerinde . Pompa takviyesinden önce bile statik basıncın 12 bar'ı aşabileceği yüksek bina dikey boru sistemleri için paslanmaz çelik kaplinler şiddetle tavsiye edilir.

Conta Seçimi: En Çok Gözden Kaçan Faktör Storz Kaplin Performans

Dahili düz yüzeyli conta, Storz kaplinindeki tek sızdırmazlık elemanıdır ve bu durum kaplinin durumunu ve malzeme seçimini kritik hale getirir. Aşınmış veya uyumsuz bir conta Storz sızıntılarının başlıca nedeni hizmette.

• EPDM (Etilen Propilen Dien Monomer): Su hizmeti için standart seçim. -40 °C ile 120 °C arasındaki sıcaklıklar için derecelendirilmiştir. Su, köpük konsantreleri ve hafif temizlik maddeleriyle uyumludur.
• NBR / Nitril: Madeni yağ veya petrol bazlı sıvıların bulunabileceği yerlerde kullanın; örneğin, yakıt sızıntısını önleme veya petrol rafinerisi uygulamaları. Ozon açısından zengin ortamlar için uygun değildir.
• Silikon: Buhar veya aşırı ısıtılmış su ile yıkama gibi 120 °C'nin üzerindeki yüksek sıcaklık uygulamaları. EPDM'ye kıyasla daha düşük mekanik dayanıklılık.
• PTFE: Çok geniş bir pH aralığında kimyasal direnç. Agresif endüstriyel akışkanlar için tercih edilir ancak soğuk akış deformasyonunu önlemek için hassas kurulum gerektirir.

Contalar her kullanımdan önce kontrol edilmeli ve yüzeyde çatlama, kalıcı sıkışma veya kenar deformasyonu görüldüğünde değiştirilmelidir. Storz contalarını petrol bazlı greslerle yağlamayın çünkü bunlar EPDM ve NBR'yi bozar. Yalnızca silikon bazlı yağlayıcı veya sade su kullanın.

Satın Alma Sırasında Aranacak Standartlar ve Sertifikalar

İtfaiye hizmetlerinde kullanılması amaçlanan Storz kaplinleri, boyut toleranslarını, malzeme özelliklerini ve basınç testi gerekliliklerini tanımlayan tanınmış standartlara uygun olmalıdır. Uyumlu olmayan kaplinler benzer görünebilir ancak sertifikalı ekipmanla güvenilir bir şekilde birbirine kenetlenemeyebilir.

• DIN 14307 (Almanya / Avrupa'da yaygın olarak benimsenmiştir): DN 25'ten DN 150'ye kadar alüminyum Storz kaplinler için boyutları ve malzeme gereksinimlerini kapsayan temel standart.
• EN 1947: Yangın hortumu kaplinlerine yönelik Avrupa standardı, AB üye ülkeleri genelinde DIN 14307 gerekliliklerini uyumlu hale getirir. Yerel satın alma kurallarının gerektirdiği yerlerde CE işaretini arayın.
• NFPA 1963 (ABD): Kuzey Amerika departmanlarında kullanılan Storz tipi bağlantı parçaları da dahil olmak üzere yangın hortumu bağlantılarını yönetir. Pabuç geometrisini, diş eşdeğerlerini ve test protokollerini belirtir.
• birS 4484 (Australia): birustralian standard for fire hose couplings referencing Storz dimensions adapted to local fire service requirements.

Kurumsal veya devlet yangından korunma amaçlı satın alırken daima üreticinin malzeme sertifikası ve hidrostatik test raporu Kurulumdan önce uyumluluğu onaylamak için.

Bakım, Denetim ve Depolama İçin En İyi Uygulamalar

bir Storz coupling that is well maintained will reliably function for 10 ila 20 yıl düzenli hizmette. Bakım rutini basittir ancak tutarlı olmalıdır.

birfter Each Use

• Tuzu, köpük konsantresi kalıntısını veya tortuyu gidermek için temiz tatlı suyla durulayın.
• Alüminyum alaşımlı yüzeylerde korozyon çukurlaşmasını önlemek için saklamadan önce tamamen kurulayın.
• Conta yüzeyini UV ışınlarına maruz kalmaktan ve fiziksel hasardan korumak için toz kapağını değiştirin.

Periyodik Muayene Kontrol Listesi

• Pabuç geometrisini kontrol edin; bükülmüş veya deforme olmuş pabuçlar 90°'lik tam dönüşü önler ve basınç altında bağlantının kazara kesilmesine neden olabilir.
• İki özdeş üniteyi bağlayarak ve pozitif etkileşimi doğrulayarak kilitleme mandalını test edin.
• Conta oturma oluğunu, bağlantı sırasında contaları kesebilecek çizik veya gömülü kum açısından inceleyin.
• Yıllık hidrostatik basınç testini şu tarihte gerçekleştirin: 1,5× çalışma basıncı Kritik can güvenliği sistemlerinde kullanılan kaplinler için.

Saklama Koşulları

Storz kaplinlerini doğrudan güneş ışığından (EPDM contalara zarar verir), petrol ürünlerinden ve -20 °C'nin altındaki sıcaklıklardan uzakta uzun süre saklayın. Hortum raflarındaki yatay asılı depolama, kaplinlerin üst üste yığılması durumunda pabuç kulaklarında meydana gelebilecek darbe hasarlarını önler.

Kaplin Sistemlerini Karıştırırken Ortak Adaptör Konfigürasyonları

Uygulamada itfaiye teşkilatları, özellikle belediye hidrant ağları, karşılıklı yardım ortakları veya dişli veya anlık bağlantıların kullanıldığı eski altyapılarla entegrasyon sırasında, ekipmanları genellikle karışık bağlantı standartlarına sahip olarak çalıştırır. Storz'dan diğerine adaptörler bu sorunu çözer.

• Storz'dan BSP'ye (İngiliz Standart Borusu): birllows Storz hose to connect to threaded hydrant outlets or pump ports. Available in male and female BSP configurations, typically 1½" to 4" BSP.
• Storz'dan NH'ye vida dişi (Ulusal Hortum, ABD): Kuzey Amerika aparatları Storz donanımlı besleme hatlarıyla arayüz oluşturduğunda gereklidir. 2½" NH - 2,5" Storz adaptörü, sınır ötesi veya havaalanı karşılıklı yardım kitlerinde en yaygın olanlardan biridir.
• Storz DN 75 - DN 52 redüktör: bir reducing adapter that steps down supply-line diameter for attack hose deployment without requiring a separate wye divider.
• Storz'dan kam kilidine: Proses ekipmanlarında kam kilitlemeli (C/E tipi) bağlantı parçalarının standart olduğu ancak yangın hortumu bağlantılarında Storz'un kullanıldığı endüstriyel ortamlarda kullanılır.

birlways specify the tam giriş ve çıkış kaplin tipi, boyutu ve basınç değeri adaptör sipariş ederken. Adaptördeki uyumsuz basınç değerleri, yüksek akışlı sondajlar sırasında sık karşılaşılan bir arıza kaynağıdır.
