Storz Kilitli Boş Kapak Nedir?

bir Storz Kilitli Boş Kapak Storz uyumlu boruların, vanaların ve hortumların boşaltma veya emme uçlarını yalıtmak için tasarlanmış özel bir endüstriyel basınç bağlantısıdır. Standart Storz kapaklardan farklı olarak, "kilitleme" varyantı, kaplinin yüksek frekanslı titreşimler, hortum torku veya ani basınç dalgalanmaları nedeniyle kazara ayrılmasını önleyen mekanik bir mandal veya emniyet kilidi mekanizması (genellikle yaylı bir pim veya bir döner kilit sürgüsü) içerir. Sıvı dağıtım sistemlerinde birincil güvenlik bariyeri görevi görerek kullanılmayan portların zorlu çalışma koşulları altında hava ve su geçirmez kalmasını sağlar.

Storz bağlantısının temel tasarımı "cinsiyetsizdir", yani bağlantının her iki ucu da aynıdır. Bu, erkek ve dişi dişlerin eşleştirilmesi ihtiyacını ortadan kaldırarak acil durum senaryolarında konuşlandırmayı önemli ölçüde hızlandırır. Boş bir kapak, bu sistemin "terminal" noktası olarak etkili bir şekilde hareket eder. Kilitleme mekanizması devreye girdiğinde kapak manuel müdahale olmadan döndürülemez veya çıkarılamaz, bu da temel güvenlik katmanı kamu altyapısında ve yüksek basınçlı endüstriyel ortamlarda.

Çekirdek Tasarımı ve Mekanik Bileşenler

Bir yöntemin etkinliğini anlamak için Storz kilitli boş kapak yapısal anatomisini incelemek gerekir. Kapak genellikle yüksek mukavemetli malzemelerden dövülür veya dökülür ve sızdırmazlığı korumak için birlikte çalışan birkaç kritik bileşenden oluşur.

Lug Sistemi

"Pabuçlar", Storz bağlantısını tanımlayan birbirine kenetlenen kancalardır. Boş bir kapak üzerinde bu kulaklar, alıcı kaplinin oyuklarına kaymak üzere hassas bir şekilde işlenmiştir. Pabuçlar arasındaki mesafe - olarak bilinir KA mesafesi veya Lug Mesafesi —birincil boyutlandırma ölçüsüdür. Örneğin, 65 mm'lik bir Storz kapağının ilgili valfe uyması için eşleşen bir KA mesafesine (genellikle 81 mm) sahip olması gerekir.

Kilitleme Mekanizması

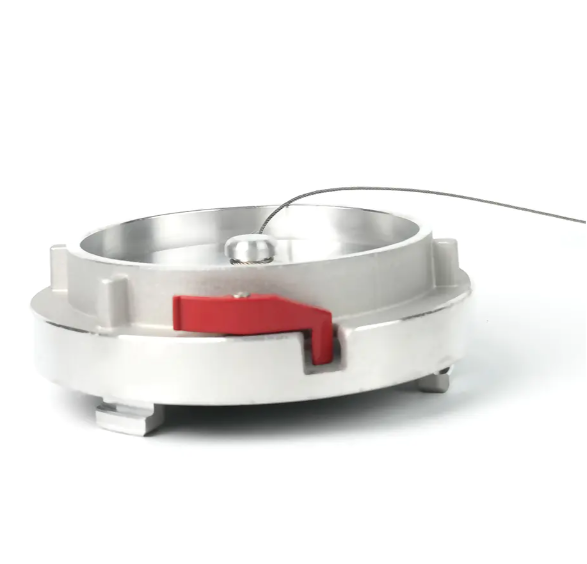

Bu kapağı standart versiyonlardan ayıran şey "Kilitleme" özelliğidir. Genellikle şunlardan oluşur: yay ile çalıştırılan metal mandal dış kenarda bulunur. Kapak kilitli konuma döndürüldüğünde (tipik olarak 90 derecelik bir dönüş), mandal alıcı kaplin üzerindeki bir çentiğe oturur. Bu, ters dönüşü önler. Hareketli yangın söndürme cihazları veya ağır endüstriyel pompaların yakını gibi yüksek titreşimli ortamlarda bu kilit, kapağın zamanla titreyerek gevşemesini önler.

Sızdırmazlık Contaları

Kapağın ön yüzünün içinde ağır hizmet tipi bir conta bulunur. Kullanım amacına bağlı olarak bu contalar farklı elastomerlerden yapılır:

• Nitril (NBR): Aşınmaya karşı mükemmel direnç sunan, su ve yağ uygulamalarına yönelik standart.
• Viton (FKM): Yüksek sıcaklık veya kimyasalların ağır olduğu ortamlar için kullanılır.
• EPDM: UV ve ozon bozulmasına karşı dayanıklılığı nedeniyle dış mekanlarda tercih edilir.

Teknik Özellikler ve Ölçü Standartları

Storz kilitli boş kapaks Değiştirilebilirliği sağlamak için katı uluslararası standartlara göre üretilmektedir. Takip edilen en yaygın standartlar şunlardır: DIN (Alman Standardizasyon Enstitüsü) ve çeşitli Avrupa yangın güvenliği kuralları. Boyutlandırmanın doğruluğu hayati öneme sahiptir; KA mesafesindeki birkaç milimetrelik bir uyumsuzluk bile kapağı kullanılamaz hale getirecektir.

Modern Altyapıda Kritik Uygulamalar

Kilitli boş kapakların kullanılması, sıvı tutma arızasının büyük maddi hasarlara veya çevresel tehlikelere yol açabileceği çeşitli sektörlerde zorunludur.

Yangın Söndürme ve Dikey Boru Sistemleri

İtfaiye teşkilatları bu kapakları binaların dışındaki İtfaiye Bağlantısını (FDC) korumak için kullanır. Kilitleme kapağı olmazsa döküntüler, yuva yapan böcekler veya vandallar su yolunu tıkayabilir. Bir yangın meydana geldiğinde itfaiyecilerin girişin açık olduğuna güvenebilmeleri gerekir. kilitleme mekanizması kapağın yerinde kalmasını sağlar standart kapakların kurcalanabileceği yoğun trafikli kentsel ortamlara rağmen.

Dökme Toz ve Granül Taşıma

Tozların (çimento, un veya plastik peletler gibi) pnömatik taşınmasında Storz bağlantı parçaları her yerde bulunur. Taşıma sırasında aracın titreşimi, kilitlenmeyen bağlantıların gevşemesine neden olabilir. Kilitli boş kapak, operatörler için hem mali kayıp hem de solunum tehlikesi oluşturabilecek kuru dökme malzemelerin kazara boşaltılmasını önler.

Atıksu ve Emme Yönetimi

Vidanjörler ve kanalizasyon arıtma tesisleri, emme girişlerini kapatmak için Storz boş kapaklarını kullanır. Bu sistemler çoğunlukla negatif basınç altında çalıştığından, conta contasının bütünlüğü Pompa kavitasyonunu önlemek için çok önemlidir. Kilitleme pimi, vakumu koruyarak kapağın mükemmel şekilde ortalanmış ve contaya karşı sıkıştırılmış kalmasını sağlar.

Malzeme Bilimi ve Dayanıklılık Faktörleri

Bir proje için malzeme seçimi Storz kilitli boş kapak Yaşayacağı çevreye göre belirlenir. Yanlış alaşımın kullanılması galvanik korozyona veya basınç altında mekanik arızaya yol açabilir.

1. Dövme Alüminyum: Bu en yaygın malzemedir. Dövme, döküme kıyasla üstün bir tane yapısı sağlayarak kapağın dayanmasına olanak tanır 16 Bar'a (232 PSI) varan çalışma basınçları çatlamadan. Çoğu, oksidasyonu önlemek için sert anodize edilmiştir.
2. Paslanmaz Çelik (316 Kalite): Deniz ortamları veya kimyasal işleme tesisleri için gereklidir. Paslanmaz çelik Storz kapaklar tuzlu su korozyonuna karşı dayanıklıdır ve genellikle agresif temizlik maddelerinin bulunduğu "asit servisi" konfigürasyonlarında kullanılır.
3. Pirinç/Tunç: "Kıvılcım çıkarmayan" metaller oldukları için yer altı madenlerinde veya patlayıcı ortamlarda (ATEX bölgeleri) tercih edilirler. Pirinç bir kapak düşürülürse veya vurulursa, yanıcı gazları ateşleyebilecek bir kıvılcım oluşması pek mümkün değildir.

Kurulum ve Bakım Protokolleri

Storz kilitli boş kapağın işlevini doğru şekilde yerine getirmesini sağlamak için, doğru kurulum ve düzenli bakım gereklidir. Yanlış yerleştirilmiş bir kapak, yüksek basınç altında fırlatılma riski taşır.

Kurulum Adımları

1. Contayı çatlak, kum veya düz noktalar açısından inceleyin. 2. Boş kapağın tırnaklarını sabit kaplin üzerindeki yuvalarla hizalayın. 3. Kapağı sıkıca bastırın ve saat yönünde çevirin. 4. Döndürmeye devam edin. kilitleme pimi "tıklar" veya kilitleme sürgüsü devreye girer. 5. Serbest bırakma mandalına basılmadan kapağın ters yönde dönemediğinden emin olmak için bir "geri çekme" testi yapın.

Bakım Kontrol Listesi

• Aylık Muayene: Güvenlik zincirinin varlığını doğrulayın (bu, bağlantı kesildiğinde kapağın kaybolmasını önler).
• Yağlama: Sert sudan kaynaklanan mineral birikimi nedeniyle "tutukluğu" önlemek için kilitleme pimi ve çıkıntı yüzeyleri üzerinde gıda sınıfı silikon sprey kullanın.
• Contanın Değiştirilmesi: Contalar her seferinde değiştirilmelidir 2 ila 5 yıl veya sertleşme belirtileri gösteriyorlarsa hemen (sıkıştırma seti).

Güvenlik Zincirinin Rolü

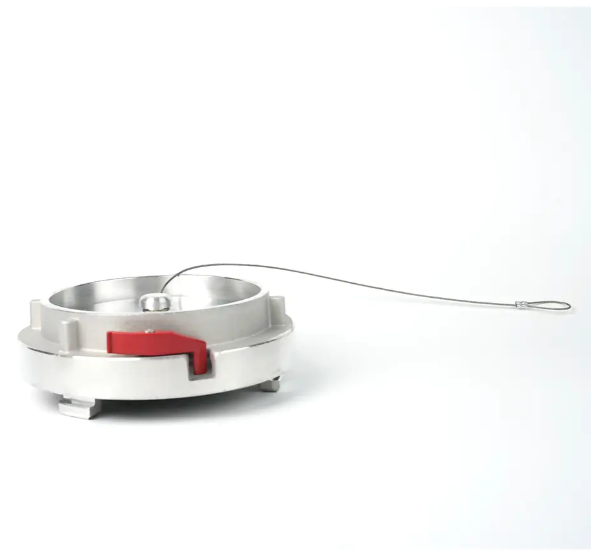

Çoğu Storz kilitli boş kapak, ağır hizmet tipi galvanizli veya paslanmaz çelik zincirle donatılmıştır. Bu yalnızca kolaylık sağlayan bir özellik değildir; bu bir güvenlik ve operasyonel zorunluluktur. Belediye yangınlarıyla mücadelede zincirin bulunmaması çoğu zaman kapakların yanlış yerleştirilmesine veya çalınmasına yol açarak hidrant veya dikey boruyu tıkanmaya karşı savunmasız bırakır. Zincir tipik olarak 300 mm'den 500 mm'ye kadar uzunluk ve ağır hizmet tipi bir halka yoluyla vananın veya borunun ana gövdesine sabitlenir. Bu, kilitleme kapağının kullanımdan sonra hemen yeniden kapatılmak üzere her zaman hazır olmasını sağlar.

Faydaların Özeti

Özetle, Storz kilitli boş kapak Storz hızlı bağlantı standardını kullanan herhangi bir sistem için kritik bir bileşendir. Başlıca faydaları şunlardır:

• Titreşim Direnci: Mekanik kilit, yüksek gerilimli ortamlarda kazara ayrılmayı önler.
• Sızıntı Önleme: Yüksek sıkıştırmalı contalar 16 Bar'a kadar basınçlarda sıfır sızıntı sağlar.
• Operasyonel Verimlilik: Cinsiyetsiz tasarım, iplik yönü konusunda endişelenmeden hızlı bağlantı/bağlantı kesmeye olanak tanır.
• Dayanıklılık: birvailable in various alloys to combat corrosion, wear, and mechanical impact.

İster bir şehrin yangından korunma altyapısını korurken, ister bir vakum tankerini mühürlerken, boş kapağı kilitleme Güvenli, güvenilir akıcı sonlandırma için altın standart olmaya devam ediyor.
